DC To AC Inverter with ic 555

Seri inverter DC-AC menghasilkan tegangan AC tegangan output karena bersih. IC 555 dikonfigurasi sebagai osilator frekuensi rendah. Frekuensi dapat diubah 50-60 Hz dengan frekuensi R4 potensio meter berubah.

Ini inverter DC ke AC skema menghasilkan output AC pada frekuensi dan tegangan line. The 555 dikonfigurasi sebagai osilator frekuensi rendah, merdu selama rentang frekuensi dari 50 sampai 60 Hz dengan R4 potensiometer Frekuensi.
The 555 feed output (diamplifikasi dengan Q1 dan Q2) ke input trafo T1, sebuah transformator filamen reverse-terhubung dengan langkah-up diperlukan rasio belitan. Kapasitor C4 dan coil L1 filter input ke T1, meyakinkan bahwa itu adalah gelombang sinus secara efektif. Mengatur nilai T1 untuk tegangan Anda.
Output (dalam watt) adalah terserah Anda dengan memilih komponen yang berbeda.
Input tegangan 5V ke mana saja dari 15Volt DC, menyesuaikan tegangan tutup 2700uF bekerja sesuai.Penggantian jenis untuk Q1 adalah: TIP41B, TIP41C, NTE196, ECG196, Penggantian jenis lain-lain untuk Q2 adalah: TIP42B, TIP42C, NTE197, ECG197, dll Jangan takut untuk menggunakan jenis lain dari spesifikasi yang mirip, itu hanya transistor. .. ;-)
Parts List:
R1 = 10KR2 = 100KR3 = 100 ohmR4 = 50K potmeter, LinearC1, C2 = 0.1uFC3 = 0.01uFC4 = 2700uFQ1 = TIP41A, NPN, atau setaraQ2 = TIP42A, PNP, atau setaraL1 = 1uHT1 = Filament transformator, pilihan Anda
Jika semuanya bekerja, baik. Jika tidak, santai dan tidak frustrasi. Lakukan pemeriksaan berikut:
1. Anda telah terhubung transformator filamen di MUNDUR ya?2. Jika tidak, putuskan hubungan dengan tegangan dan sebaliknya. Jika Anda memiliki, lepaskan trafo dan mengukur tegangan setelah L1 dan tanah.3. Hanya dalam kasus, TANAH untuk rangkaian ini adalah sama dengan negatif (-).4. Q1/Q2 adalah oposites, e.i. npn / pnp.5. Apakah 555 Anda mungkin rusak? R3 Putus dari pin 3 dan pin 3 untuk memeriksa denyut nadi.6. Periksa transistor Anda untuk memastikan mereka tidak rusak.
Kesalahan memperbaiki: Pin 7 dan 2 adalah terbalik. pinout Asli benar.

DC To AC Inverter

SKEMA RANGKAIAN INVERTER DC TO ACDaftar komponen: Part Total Qty. Keterangan substitusi C1, C2 UF 68, 25 V Tantalum Capacitor R1, R2 10 Ohm, 5 Watt Resistor R3, R4 180 Ohm, 1 resistor Watt D1, D2 154 Hep dioda Silicon Q1, Q2 transistor NPN 2N3055 (lihat "Catatan") T1 24V, Pusat mengetuk Transformer (lihat "Catatan") MISC 1 Kawat, Kasus, Receptical (Untuk] OutputQ1, Q2, dan t1 adalah ukuran pad watt yang dihasilkan, Anda dapat menggunakan transistor yang lebih besar untuk mendapatkan sumber daya lebih dari kebanyakan serta juga untuk trafo. di sini t1 menggunakan 15 ampere, dengan seri seperti ini dihasilkan 300 watt daya. untuk mengubah tegangan output dapat angin kumparan sekunder t1 Anda sendiri, twist Exchange untuk voltase lebih besar. melampirkan output dari sekering.

Simak

Baca secara fonetik

Nestbox Solar Wireless CCTV Camera Circuit

D1 is a Schottky Diode used to prevent battery charge escaping through the solar panel at night. Something like a 1N5817 (1 Amp 20 Volt diode) will do the job and it has a very low voltage drop of under 0.45 Volts. D2 and D3 are ultrabright LEDs used to illuminate the inside of the nestbox. R3 and R4 are resistors chosen (400+ Ohms) to ensure that no more than 30mA of current gets to the sensitive LEDs, with R5 (a 10k variable resistor) used to increase the resistance and therefore dim the LED s if they are too bright.The LM317T is a voltage regulator * used to bring the voltage of the solar panel and batteries down to just over 8 volts using resistors R1 (270 Ohm) and R2 (1500 Ohm) to set this value. K is the wireless CCTV camera. A switch (not labelled) is used to manually turn the camera on and off as required.

Photo Timer Using 555 Microchip circuits

Time is set by potentiometer R2 which provides a range or 1 sec. To 100 seconds with timing capacitor C1 of 100uF. The output at pin 3 is normally low and the relay is held off. A momentary push on switch S1 energies the relay which is held closed for a time 1.1 X (R1+R2). C1 and then released. The exact length of the timing interval will depend on the actual capacitance of C1. Most electrolytic capacitors are rated on the basis of minimum guaranteed value and the actual value may be higher. The circuit should be calibrated for various positions of the control knob of R2 after the timing capacitor has had a chance to age. Once the capacitor has reached its stable value, the timings provided should be well within the photographic requirements.

Photo Timer Circuit Using 555 Microchip Parts List :

C1 - 100uF, 25V electrolytic
C2 - 0.01uF, disc ceramic
D1, D2 - DR50 or 1N4001
R!,R2 - 10K ohms, ¼ watts
R3 - 1 M ohms, potentiometer
RLY1 - 12V, DC relay, operating current less than 200mA
S1 - Push-to-on switch
U1 - NE555 timer IC

P1 & P2 are for exposure lamp ckt.

Digital camera psu batteries charge

DIGITAL CAMERA PSU AND BATTERIES CHARGER Circuit

This ambit was created for agenda cameras. It's accepted the agenda cameras accept ample ability consumption. For archetype my camera Minolta E223 requires about 800 mA. In convenance a mains ability accumulation or aerial accommodation NiMH accumulators (batteries) can amuse this demand.

This ambit consists of two parts, charger and adapter. The transformer, rectifier arch and absorber condensator are common. Adapter is absolutely artlessly its capital allotment is an adjustable voltage regulator LM 317 according to accepted setting. Output is a acceptable for camera jack plug. Voltage can be adapted in ambit 2-9 V.

In the charger ambit a 7805 anchored voltage regulator works as accepted architect assured connected accepted during charging. This charging accepted can be adapted with the 100 /1W potentiometer in ambit about 50-300 mA adumbrated by a baby accepted barometer instrument. From one to four batteries can be answerable simultaneously. The about-face charge be set according to cardinal of batteries, and charging accepted of batteries accustomed by architect charge be adjusted. This ambit doesn't admeasurement charging time and charging action of batteries. Manufacturers accord charging time, usually 14-16 h. I apparent this botheration with a simply, bargain automated mains timer. I anticipate its accurateness is sufficient.

PROJECTOR TOSHIBA Problem

projector brand: Toshiba TDP-1000.in by.indikator stand-power LED (red) lights up as it should .. if the power on, this projector does not budge at all.

After I disassembled, its voltage drop condition, it's small  regulator IC are still working normal soon .. I check the feedbacknya, and not one of his optocoupler .. (I forgot type) broken. so that can not regulate well soon .. I change, and it turns out, okay.
We also never found a case of this type. you can produce images through the lenses, with normal working conditions of the voice .. you simply replace its DSP IC LD type his 1000. about you must order before to toshiba, because in Indonesia, service center not provide this type of IC.
Be careful in the process of change, because this IC position on boardnya very hard pressed.

settings Polytron TV parameter

Diva TV Polytron dengan kasus tidak ada area (layar banyak semutnya). program tv Pertama tidak kembali .. pemancar tv eh bukan salah satu tempat yang terlihat.setelah itu tidak mengambil kesimpulan dari daera tunernya rusak. Tv Tuner PLL jenis digunakan 5volt. setelah ujian saya ternyata tegangan normal. B + 5 Volt ada. AGC's. Ada juga 33 volt. Aku segera mengubah tuner baru. setelah itu program tidak datang kembali .... eh ternyata tetap seperti biasa. Tidak ada pelekatan siarannya.
setelah itu tidak hidup kopi membiarkan otak dingin. otak kopi setelah itu berair. Aku mencoba untuk mengubah ic memori. kebetulan ic memori dari toko masi kosong. pasang eh sama ajah setelah ngak ada reaksi.
sebelum tidak akan membiarkan dia sampai hari berikutnya. kebetulan waktu ada teman yang sama yang telah dibudidayakan di Polytron TV tapi rusak regulator, dan baik-baik saja. Kemudian teman saya berkata Anda mencoba setthing tv seperti ini. maka jangan setthinganya terbuka maka tidak ada catatan cukup lama sethingannya eh, kemudian TV saya sething tidak persis seperti tv saya. setelah itu tidak menyimpan pengaturan, restart ada tv tv ..... hasil langsung jreeeeng hidup normal ...

Ini adalah parameter shetting diva TV Polytron. Untuk memasukkan layanan tv posisi stanby menu - menu tekan sampai api diremot tv - masukan kode --- 1206 1014 1013 --- --- 1207 untuk menyimpan menu tekan.
u.

KODE 1013 H - SHIFT 6 H - BROW 4 H - PARA 7 S - COR 27 V - LIN 15 B - DRIV 80 G - DRIV 50 B - CUT 167 G - CUT 32 R - CUT 10 V - AMP 38 V - CENT 16 KODE 1014 AGC GAIN 44 OPTION 0 01001011 OPTION 1 01001000 OPTION 2 00011001 OPTION 3 00001101 H - OSD 17 V - OSD 20 V - SHIFT 0 U - BLK 5 V - BLK 5 BRTS 4 Y - DELAY 7 WBBRI 70 WBCON 100 WBCOL 50 LO AGC 38 HI AGC 39 KODE 1207 CTS 16 FS-SLV 92 FS-CTR 136 FS-BVL 1 FS-BVH 2 FS-BUH 8 FS-LOMIN 42 FS-HIMIN 6 FS-LOVL 100 FS-HIVL 14 FS-LOVH 100 FS-HIVH 36 FS-LOUH 58 FS-HIUH 71 STEP TV 40 SHP-PAR 75 SS 100 10101101 SS 80 10101000 SS 60 11011110 SS 40 01010100 SS 20 01001010 SS 0 01000000 F-LIM HI 56 F- LIM LO 30 ALGO 1 BOST H 69 BOST L 35 DIV 4 IF-MIN 76 IFMAX 116 RF-MAX 45 BOSTER 11000010

KODE 1206 SCNT 10 CNTX 127 CNTC 64 CNTN 0 CNTD 127 BRTX 42 BRTC 76 BRTN 32 COLX 80 COLC 58 COLN 13 COLP 58 COLD 61 TNTX 61 TNTC 66 TNTN 40 ST3 28 SV3 34 ST4 28 SV4 34 SVD 25 SHPX 29 SHPN 10 ASSH 6 ABCL 00000001 DCBS 00000111 OSDA 00000010 NOIS 00001111 NDCT 31 FLG 0 01000100 FLG 1 00000000 SVM 00010000 VBKL 00000000 VCD 0 00011010 VCD 1 00000001 VL 1 37 VL 50 95 T COL 10001011 B COL 01110101 ST BG 2 ST I 2 ST DK 2 ST M 2 SSBG 00001110 SS I 00001110 SS DK 00001110 SS M 00000001 SYNC 10000010 HSFC 10000100 ALC 3 VOLCP 73 MUTT 55 TINTPAL 58 DMP 0 NCOMB ON

TV adalah Sharp 25 "dengan kerusakan gelap

Pertama-tama saya lakukan adalah membongkar casing TV Sharp 25 "adalah Dan kemudian aku langsung mencoba untuk menghidupkan layar pada flyback Screen Kelola. Fungsi ini. Adalah untuk memantau cahaya dari kegelapan flyback itu Tapi setelah saya mencoba untuk bermain. , Sharp gambar TV "ini tetep 25-inci tidak berubah masih gelap dan berubah warna.
Akhirnya, aku curiga flybacknya yang menyebabkan kerusakan pada flyback screennya ini. Saya sudah kehilangan kabel asli dari layar flyback dan kemudian saya mencoba untuk membuat jalan mereka sendiri dari layar pin Colektor Flyback (pin ini terhubung dengan transistor Horisontal pengumpul sirkuit dimonitor dan. Digunakan untuk plug pekerjaan saya dengan baik sirkuit Gambar. perangkat tambahan sebagai berikut:
The TV is a Sharp 25 "with dark damage but the picture also looks discolored. Want to know How to Service TV Sharp 25" Black Images fade?

First of all I do is to disassemble the casing TV Sharp 25 "is. And then I immediately try to turn the screen on the flyback. Screen Manage this function is to monitor light from the darkness of the flyback. But after I try to play, Sharp TV picture" of this 25-inch tetep have not changed it was still dark and discolored.

Finally, I suspected flybacknya which leads to damage in the flyback this screennya. I've lost the original cables from the flyback screen and then I try to create their own path from the pin screen Colektor Flyback (these pins connect with the Horizontal Transistor Colector. The circuit is monitored and used to plug my work properly. Fig circuit enhancements as below:



I love VR 2MOhm intentionally to get the right light. After I connect the circuit and I try turns out the picture was still dark. Finally, I try to play his VR 2MOhm to get a screen with a higher voltage, I turn slowly and turned the TV Sharp 25 "This picture was suddenly bright and there are oblique lines to suggest that setting the screen is too bright. Finally, I try return the original screen from the flyback into the jar and TV Sharp 25 "it's my turn. and it works with a normal flame.
Why can not? It turned out that this TV has a short tube which is between the screen with the Brightness G1 G2, and when I play this 2MOhm VR, which means I give a high voltage to the G2 Screen tubes and high voltage is what to release / free up short (konslet) between G2 and G1 this.

Saya suka VR 2MOhm sengaja untuk mendapatkan cahaya yang tepat. Setelah menghubungkan rangkaian dan aku mencoba ternyata gambar masih gelap. Akhirnya, saya mencoba untuk memainkan nya VR 2MOhm untuk mendapatkan layar dengan tegangan yang lebih tinggi, aku berbalik perlahan dan berbalik TV Sharp 25 "gambar ini tiba-tiba cerah dan ada garis miring untuk menunjukkan bahwa pengaturan layar terlalu terang. Akhirnya, Aku mencoba kembali layar asli dari flyback ke dalam tabung dan TV Sharp 25 "giliranku. dan bekerja dengan nyala normal.Mengapa tidak bisa? Ternyata TV ini memiliki tabung pendek yang antara layar dengan G1 G2 Brightness, dan ketika saya bermain ini 2MOhm VR, yang berarti saya memberikan tegangan tinggi untuk tabung Screen G2 dan tegangan tinggi apa untuk melepaskan / bebas up pendek (konslet) antara G2 dan G1 ini.

LG Flatron 775FT Monitor

The same Servisan come again. This time LG Flatron 775FT monitor but also damaging the Striped Upper Screen and Scrolling. Kira - my ass ya think .....?

Here's How To Monitor LG Flatron 775FT Service Upper Striped Display and Scrolling:

1. Unloading the monitor with the existing open 4 screws on the monitor casing cap.
2. Open Board Monitor foundation made of iron.
3. Monitor LG Flatron 775FT damage the Upper Screen Scrolling Striped and is caused by vertical rngkain disrupted. Then I tried to check all Combination vertical turns out ok. I check the physical components, there was a swell elco (broken) at the output of 40 volts Flyback. Apparently the voltage was 40 volts required by the vertical circuit to open the screen perfectly vertically apart from the power supply voltage of 15 volts.

4. Then I replace the broken elco (elco this as a filter voltage 40 volts). Then I turn on the monitor was still the same. Then I try to sort this series of 40 volts there was a safety resistor with 0.1 ohms measure the burning. This resistor as a fuse. This resistor rupture caused by a damaged elco earlier so that the voltage overload.

5. Then I replace the broken resistors with sizes 0.1 ohms. And try to turn my monitor, and monitor the flame back to normal

Monitor LG Flatron 775FT

1. Bongkar monitor dengan membuka empat sekrup dimenutup casing monitor.
2. Dewan Buka Monitor pondasi yang terbuat dari besi.
3. Monitor LG Flatron 775FT kerusakan Layar HuluBergaris-garis dan disebabkan oleh rngkain Scrollingvertikal terganggu. Kemudian saya mencoba untuk memeriksaKombinasi vertikal semua ternyata ok. Saya cekkomponen fisik, ternyata ada elcomembengkak (pecah) pada keluaran 40 volt Flyback.Rupanya tegangan adalah 40 volt diperlukan olehseri vertikal untuk membuka layar vertikalsempurna selain dari tegangan catu daya 15volt.
4. Lalu aku mengganti elco rusak (elco inisebagai filter tegangan volt 40). Lalu saya memantauberalih masih sama. Kemudian saya mencoba untuk menyortirIni sirkuit 40-volt ada resistor keselamatandengan ukuran 0,1 ohm dibakar. Ini resistor sebagaisekering. kerusakan ini disebabkan oleh resistor elco yangtelah rusak sehingga overload tegangan.
5. Lalu aku mengganti resistor yang rusak denganukuran 0,1 ohm. Dan mencoba untuk mengubah monitor saya, danMonitor kembali ke normal nyala

Advance monitor 15 new black

Monitor Advance 15 baru hitam memang berbeda dari seri sebelumnya. Monitor seri ini menggunakan tegangan pemanas (lampu tabung) selalu bahkan jika monitor off tapi masih terhubung dengan kabel listrik PLN.
Jadi Anda sudah Meskipun powernya dan memantau punch kunci mati, menjaga nyala api pemanas. Ini memberikan tabung untuk bekerja, seperti lampu menyala terus Bolam pasti akan pendek tinggal. Akhirnya tabung akan terlihat gelap meskipun kecerahan dan kontras adalah 100%.
Jika Anda mengalami masalah seperti ini maka harus Anda lakukan adalah:pemanas dari tegangan listrik sebesar 6,3 volt.mengganti dengan searah jarum jam 2 coil pada Flyback, yang satu dapat Ground kaki dan yang lain terhubung ke pemanas secara langsung.Dengan dibuat seperti ini maka secara otomatis pemanas akan menonaktifkan jika Anda menekan tombol power offnya meskipun PLN kabel listrik masih terhubung, sehingga umur tabung akan lebih panjang.

Sharp TV qbeat type MK II with protek

20R200 Sharp qbeat type MK II, with protek damage. They say the damage is caused electricity suddenly goes out. tv flame after its electricity in turn can not be a flame (flame of his moment and then led blinking).

Since the accident I have ever experienced such a case, I'm sure under the direct damage to the eepromnya. after I open the tv and then I turn on the tv casingnya by not forgetting my two wire jamperan jemper near ic program to go into service menu.
After that I was his service menu settings such as the parameters below:

Since the accident I Experienced, Standard and Poor breathing a case, I'm sure under the direct damage to the eepromnya. after I open the tv and then I turn on the tv casingnya by a two-wire my notes algorithm use forgetting factor jamperan jemper near ic program to go into service menu.

PARAMETER DATA EEPROM QBEAT SHARP TV TYPE II 20R200MK

AGC	20	DL 4A	12	HTL	0
V LIN	32	DL AV	12	BTSC	0
V AMP	44	COL OP	14	AV	1
V CEN	21	COL OS	14	FMWS	0
H CEN	32	COL 03	10	SM0	1
H SIZE	32	COL 04	10	SM1	0
EW//	32	SHP OP	8	THA	0
PARA	32	SHP OS	4	ARA	0
COR (U)	32	SHP 03	12	MAL	0
COR (L)	32	SHP 04	8	CHI	0
TRAPE	32	BM ON	0	FRE	0
HB	32	BM EFF	2	RUS	0
S CORE	17	AGC ON	1	FSC	0
DRI RS	32	AGC ADJ	3	HP2	0
DRI GS	32	AGC N	0	AGC 0	1
DRI BS	53	GAIN	1	AGC 1	0
DRI RC	25	FM VL	21	FOA - FE	0
DRI GC	24	IRG VL	30	FOB - FE	0
DRI BC	52	BG NLV	20	FOA - AV	0
DRI RW	32	I NLV	18	FOB - AV	0
DRI GW	29	DK LNV	13	TXT	0
DRI BW	44	LOW ERR	20	TXT - WE	0
SUB VOL	60	UP ERR	70	TXT-EURO	0
SUB CON	63	IGR STR	3	IF-38.0	0
SUB COL	19	VCO	0	CP	0
SUB BRI	23	BKS	1	AN5890	0
SUB TNT	29	AVL	1	AN5891	1
SUB SHAP	20	FFI	0	AN7396	0
HTL VOL	32	EVG	1	NICAM	0
HTL PROC	255	EHT	1	IRG	0
BD CONT	10	OSO	0	GAME	0
RGB	15	ACL	0	BIL	0
CUT R	28	FLO	0	LED-F	0
CUT G	24	S M	0	MSA	0
CDL	7	S-DK	0	NDF	1
DL PT	12	S-I	0	A2	0
DL ST	15	S-BG	1
DL 3T	12	P-SCAM	0
DL 4T	12	F-N538	0
DL TV	12	F-N443	0
DL PA	2	F-SECAM	0
DL SA	15	VMI	1
DL 3A	12	VMc	1

LDP SHARP XG-MB55X-L problem

proyektor
(LDP) merek: SHARP-MB55X model ig-L dengan keluhan total kematian, baik
indikator LED menyala / siaga (keluhan yang umumnya sangat digemari
oleh teknisi tersebut). Tapi tidak semua begitu mudah semua perangkat ..

1.Buka lima baut di bagian bawah, empat di sudut jalan, satu di tengah2.Buka cover / casing di atas, terlihat panel kontrol papan.3.Buka empat baut pada setiap sudut regulator blok dari atas, angkat sedikit dan membuka casing logam baut di sebelah samping.4.Lepaskan semua koneksi soket2 (4 ke blower, kabel power, pelindung sirkuit, suatu regulator output)5.Angkat blok / modul hati2 panel kontrol, karena berhubungan langsung dengan blok DSP cahaya.Tentu
saja pertama kali saya cek adalah blok kekuatan suplly; sekering
kondisinya masih normal, tanda-tanda bahwa TR / IC switching
regulatornya tidak pendek.Blok dibagi menjadi dua regulator, satu untuk blok rangkaian utama / blok untuk memasok mainboard dan lampu.Setelah
regulator ternyata mengamati sistem siaga tidak bekerja, hasil
pengukuran ini ternyata regulator menggunakan IC STR-W6575 sistem siaga.Meskipun
tidak ada komponen yang terlihat pendek / dibakar, seiring dengan
pergantian ini IC STR pendukung Resistor dan beberapa elco kecil
(10/35-22/35) .. membuat perangkat ini dapat "mulai" lagi ..Tapi
tunggu, setelah semua terpasang rapi kembali, menonton kabel listrik
bila tegangan input kabel / PLN, bagaimana kondisi indikator nyala
dipimpin dipimpin nya Standb? ..
  1.Bila
masih tidak menyala, usahakan untuk mengkonfirmasi posisi pelindung
sirkuit nya (terletak di sisi depan lampu merah, ketika terprotek, cukup
tekan tombol merah kecil lagi
 2.Bila
LED merah terus berkedip / meliuk, pastikan semua soket telah dipasang
dengan benar, terutama yang mengarah ke soket lampu (AN-XR20LP) dan blok
DSP (Digital Signal prosesor)
  3. Bila LED hijau, kembali ke merah, periksa lampu blok rangkaian, blok elco regulator.Sisanya Anda hanya menunggu rilis dari tampilan seperti ini di dinding Anda.
Catatan,
Anda tidak boleh mencabut kabel daya ketika Anda mematikan / menutup
LDP sebelum indikator LED merah siaga, meskipun lampunya mati.
  Jika
Anda memiliki masalah dengan komponennya, terutama IC, lebih baik Anda
hubungi vendor, kecuali lampu dapat diganti (bila terpaksa) dengan merek
Ben-Q.



projector (LDP) brand: SHARP-MB55X model xg-L with a total death complaint, neither the indicator LED lights up / standby (complaints that are generally very liked by the technician). But not all so easy any devices ..


1.Buka five bolts at the bottom, four on the corner, one in the middle
2.Buka cover / casing above, it appears the board control panel.
3.Buka four bolts on each corner of the block regulators from the top, lift a little and opened an adjoining metal casing bolts on the side.
4.Lepaskan all connections soket2 (4 to a blower, a power cord, a circuit protector, an output regulator)
5.Angkat blocks / modules are hati2 control panel, since it deals directly with DSP blocks the light.
Of course the first time I checked was the power block suplly; fuse his condition was still normal, signs that the TR / IC switching regulatornya not short.
Blocks are divided into two regulators, one for the main circuit blocks / block to supply the mainboard and lamps.
Once the regulator turns out to observe its standby system does not work, the results of these measurements turned out regulator using IC STR-W6575 to its standby system.
Although there is no component who looks short / burnt, along with the turn of this STR IC Resistors supporters and a few small elco (10/35-22/35) .. make this device can "start" again ..
But wait, after all installed neatly back, watch your power cord when the cord input voltage / PLN, how the flame condition led indicator led his Standb? ..
  1.Bila still not lit, try to confirm his position circuit protector (located on the front side of a red light, when terprotek, just press the little red button again
 2.Bila red LED continues to blink / flicker, make sure all the sockets are properly installed, especially leading to the lamp socket (AN-XR20LP) and blocks of DSP (Digital Signal processor)
  3. When the LED is green, back to red, check the circuit block lamp, block elco regulators.
The rest you just wait for the release of this kind look on your wall.

Note, you should never unplug the power cord when you turn off / shut down the LDP before the red standby LED indicator, even though its lights were dead.
  If you have problems with its components, especially IC, it is better you contact the vendor, unless the lamp can be replaced (when forced) with Ben-Q brand.

AKIRA flyback modification: BSC 25-1055

sempat bingung mendapatkan AKIRA TV 14 "dari FBT rusak, yang bertype: KONKA.Karena BSC25-1055buatan mekanik terbaik di Jakarta terutama alergi terhadap FBT konka buatan, karena suku cadangnya sulit ditemukan.Untungnya aku 2000.selalu sejak pencatatan dan tata letak pin catatan kaki flyback setiap semua jenis-jenis dimasukkan dalam WORKSHOP ZIC (garasi kami).Setelah saya amati ternyata ada persamaan jenis jenis ini, maka solusi satu-satunya adalah untuk mengubah pengaturan flyback seperti kaki.Dari banyak, pilihan saya jatuh pada jenis flyback Goldstar 154-177B atau 154-064P (jenis kedua adalah identik)

Urutan pin FBT bsc25-1155 adalah sebagai berikut:1.PIN1 = Coll (H-OUT)2.PIN2 = B (VCC)3.PIN3 = 180V (VIDEO OUT VCC)4.PIN4 = TANAH5.PIN5, PIN6 = N.C (TAKTERPAKAI)6.PIN7 = abl7.PIN8 = Heater8.PIN9 = N.C (TAKTERPAKAI)9.PIN10 = AFCSedangkan urutan FBT 154-177B atau 154-064P adalahsebagai berikut:1.PIN1. = Coll (H-OUT)2.PIN2. = B (VCC)3.PIN3 = 180V (VIDEO OUT VCC)4.PIN4 = TANAH5.PIN5 = 15V6.PIN6 = 24V7.PIN7 = 40V8.PIN8 = abl9.PIN9 = Heater10.PIN10 = AFC.

Caranya adalah dengan memodifikasi sebagai berikut;Setelah FBT asli (BSC25-1055) telah dirilis, lepaskan baris dengan memotong jalur PCB (menggunakan cutter) yang mengarah ke lubang (pin) 7 dan pin8, sementara pin9 gratis (NC). Masukkan FBT 177b-154 FBT ke stopkontak. setelah sebuah titik tertentu dan pin8 pin7 telah terputus, jumper (hubungkan) pin (kaki) 9 kejalur pin pin8.dan terikat (kaki) 8 kejalur yang juga terhubung ke pin eksternal yang abl pin7.setelah dari fbt154-177b mengkombinasikannya dengan pin (kaki) 8.siap beraksi flyback, dan baik, tidak ada sedikitpun perbedaan dengan tampilan aslinya, seperti lebar dan tinggi gambar gambar, serta TR kenaikan suhu. Hor-out juga sangat normal.set TV siap beraksi .. JUST DO IT.

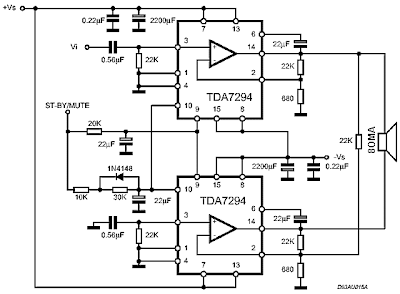

120 Watt Audio Power Amplifier Circuit

IC TDA7294 120 Watt  Power Circuit

Amplifer with IC number TDA7293 for process sound system. This amplifer was have the input for a radio, TV, stereo or other line level device. It also has a phono input for a record player, guitar, microphone or other un-amplified source. With the addition of a low pass filter at the input, it makes a great amp for a small subwoofer.

Parts
R : 660 Ohm 1/4 W Resistor = 2 pcs.
R : 22K 1/4 W Resistor = 5 pcs.
R : 10K 1/4 W Resistor = 1 pcs.
R : 30K 1/4 W Resistor = 1 pcs.
C : 2200uF 35V Electrolytic Capacitor = 2 pcs.
C : 0.22uF Capacitor = 2 pcs.
C : 22uF Capacitor = 4 pcs.
C : 0.45uF Capacitor = 2 pcs.
U1,2 : TDA7294 100W DMOS AUDIO AMPLIFIER WITH MUTE/ST-BY
T1 : 50V Center Tapped 5 Amp Transformer
S1 : SPST 3 Amp Switch
S2 : DPDT Switch
F1 : 2 Amp Fuse
SPKR1 : 8 Ohm 120W Speaker
MISC : Case, Knobs, Line Cord, Binding Posts Or Phono Plugs (For Input And Output), Heatsinks For Q1 And Q2



file:///C:/Documents%20and%20Settings/ww/Desktop/New%20Folder%20(2)/google499a20e51b6d78be.html

Service Panasonic Alfa gold

Di sini kita akan menggambarkan Panasonic kerusakan kecil Alfa Gold kita pernah mengalami.
> Lebih dari regulator tegangan output.Jika ini tidak ditangani akan menyebabkan kerusakan lebih fatal. Kerusakan ini dapat kita mengetahui awal gejala berikut ini;- Ketika pertama kali diaktifkan tidak segera menagkap siaran tv, baru normal setelah beberapa waktu. Hal ini disebabkan oleh tegangan supply kurang stabil untuk tuner overnya VT regulator tegangan output karena ketika pertama kali dihidupkan.- Shortnya ZD pada tuner TEG Pasokan VT, jika hal ini terjadi maka ketika kita onkan tv tv tidak mau hidup dan ada ngiiik "".Untuk mengatasi masalah ini lebih dari regulator kita harus mengganti semua elco yang nilainya sebesar 47 mikro-sirkuit regulator. Jika kita mengganti elco tetap memiliki tegangan lebih dari itu, periksa resistor826 yang nilainya 22ohm, biasanya putus.
> Relay suara "ceklek-ceklek", jangan mau di tv. Kerusakan biasanya terjadi pada R803 adalah senilai 470k.
> Disearching berlalu, difine bisa-tuning. Check out the TEG di AFT AN5192K IC 30 pin, jika tidak ada tegangan, biasanya ZDnya pendek.
> Ketika terkena cahaya gambar (kontras terlalu banyak) tv mati, hidup LED merah. R525 akhir, itu 22k layak.
> Gambar ada IC terdengar normal, normal audio. Hal ini sering terjadi. kerusakan dioda bersebelahan dengan IC audio, PCB tepi terletak, ganti dengan D 4007.
> Menu Untuk masuk ke modus layanan: tekan-V Disply di tv dan di radio dan terpencil, untuk keluar tekan "N" (normal) pada remote.

Saervice panasonic 21 Top done Rusak

Panasonic jenis ini biasanya sering mengalami kerusakan.Kerusakan ini disebabkan oleh kerusakan pada resistor 525 dengan nilai 137k ohm, resistor di ABL + B.

Gejala-gejala bahwa kita dapat melihat hasil kerusakan pada resistor 525 adalah:- Gambar tampak suram.- Jika gambar langsung terpapar gambar garis horisontal cahaya (seperti kerusakan pada sirkuit vertikal.- Secreen membuka gambar garis, gambar redup secreen berkurang tapi normal.
Jika Anda melihat masalah seperti di atas maka solusi hanya untuk cepat mengganti R525, dijamin akan OK ....

Service Tv Digitec

Digitec DM142021, MN152451FEL:Vt-Tegangan tidak mau jalan, rusak R734 33k.-Contras tidak berfungsi, rusak 220k R345, R436 10k (dari ABL).Digitec TDA8361:-Ketika pertama pada gambar normal, kemudian mengecilkan gambar kemudian garis-garis horizontal kanan-kiri atau kurang, tegangan 8V atau kurang, periksa pasokan sirkuit.Foto-kadang tidak menangkap siaran (TEG AGC 0), vertikal lipat lebih rendah, setelah waktu yang lama kadang-kadang normal, agak pendek 22nf C202 (52 pin IC TDA8361).Digitec super-ninja:Warna hilang, ada IC pin21 TA8690AN r10k diseri lalu ke GND dengan R10k, R10k adalah untuk menggantikan 5k GND.Digitec 143031B-Apakah tidak menangkap siaran, Tr303, Tr309OSD-ada, Tr712.Digitec DN1411M:Gambar normal suara tidak ada (kresek-kresek), tapi kadang-kadang sebuah suara normal, rusak ZD STV2286 IC 8V di pin55.Digitec HBM-00-02:Tidak ada gambar, hanya garis horizontal pada bagian bawah layar, IC program rusak.Digitec ichiban DC1402K:AGC-image terlalu besar.-Disearching berlalu.AV-in ok.Rusak c133 2,2 / 50V, PD TDA8841 pin53ic, AGC

Beberapa waktu yang lalu dapat bekerja dari profesi seorang teman, yaitu TV Polytron dengan kasus "protek". Ketika tv dihidupkan sesaat dan kemudian segera kembali ke posisi standby.Menurut narasi saya regulator, IC vertikal dan orang lain yang mencurigai sidah semua bagian diperiksa. Ic vertikas bahkan telah diganti baru tapi masalah tidak terlalu pusing. skema tv?Setelah menggerakkan tangannya .... Aku mencoba untuk menelusuri kerusakan pada santai sambil merokok dan minum sedikit demi sedikit kopi.cek semuanya tampak normal, kadang-kadang mencari informasi dari internet dan melihat skema refferensi. juga tidak melihat TV ini juga hampir tidak pernah putus asa pusing, sakit kepala akhirnya istirahat. lupa menyalakan rokok lagi, berdoa.
Nah masalahnya di sini, ada dioda dari titik abl short.mungkin karena mata lelah dan setengah mengantuk ketika titik abl menyimpang untuk mencari jalan terdekat alias bukan langsung hilang. berikutnya off dan ganti dioda ini dan OK

Analisa Tv Tidak Dapat Siaran

Kerusakan
semacam ini bersifat umum sering terlihat di tv merek Goldstar Polytron
electrric fuji fujitec baik yang sudah menggunakan teknologi bus
kontrol (modus layanan) atau yang masih menggunakan sistem manual
adjuster (trimpot masih pake untuk menetapkan itu) kerusakan sering
terjadi di IDENT (identifikasi) kerusakan
dapat terjadi karena IDENT tidak mendapatkan suply tegangan dari 5volt
atau IDENT pin pada rusak ic program sendiri, fenomena ini dapat
dicirikan oleh hanya satu saluran tetapi tidak ada suara lebih lanjut
dalam waktu kurang dari lima menit tv
akan mati sendiri, tetapi bukannya sangat proteksi lho sering terjadi di
tv yang menggunakan 222s CTV ctv350s program mengapa begitu bisa, mari
kita lihat bersama bagaimana cara kerja IDENT (maaf untuk saya senior Mr
Dede digitalmas zic bang elektronik jika saya salah perbarui
diskusi) pada waktu dan proses chanel gambar aotosearch belum muncul
layar IDENT possisi adalah 0 volt dan 5 volt untuk naik ke munculnya
bertepatan dengan gambar pertama yang muncul pertama gambar dimemori
adalah layar untuk transisi berhasil terkunci misalnya saluran tv sebagai
nomor satu proses outosearch berikutnya dilanjutkan lagi untuk mencari
gambar berikutnya 2 chanel, pada saat Proses pencarian IDENT Program
kedua pin kembali ke jumlah 0 volt dan akan bangkit kembali sampai 5
volt setelah saluran kedua sehingga kejadian ini berulang-ulang
sampai pin terahir.Nah IDENT chanel jika masalah ini atau tidak
mendapat tegangan 5 volt maka tv NAMUN SETELAH DAPAT MEMORY DIOUTOSEARCH
OUTOSEEARCH BERASAL OUT CHANEL NO tv layar berikutnya scan mati sendiri
dalam waktu kurang dari lima menit ,
meskipun masih dapat menampilkan satu saluran tv tapi tanpa program
karana suara menganggap saluran tidak akan ditampilkan, ini disebut
sebagai NO SIGNAL CUT OFF kegagalan sirkuit bekerja begitu semoga
bermanfaat

Data Pin Kaki Tabung CRT

Leher kecil pin 8
- Focus
- KR
- G1
- Heater
- Heater
- G1
- KB
- KG
- G2

Leher kecil pin 7
- Focus
- KB
- Heater
- Heater
- G1
- KR
- G2
- KG

Leher besar pin 9
- Focus
- NC
- G1
- KG
- G2
- KR
- Heater
- Heater
- KB
- NC
Sony
- Focus
- Focus
- G2
- G1
- Heater
- Heater
- NC
- KB
- KG
- KR
- NC.
Leher besar pin 9
- Focus
- NC
- Heater
- Heater
- G1
- KG
- G2
- KB
- KR
- KR

Leher besar pin 9 (QUINTRIQ lama)
- Focus
- G2
- KR
- Heater
- Heater
- G1
- KG
- KB
- NC
- GND

Leher besar pin 11
- Focus
- KB
- NC
- NC
- Heater
- Heater
- KR
- G1
- G2
- NC
- KG
- NC
Leher besar pin 11 (SHARP LAMA)
- Focus
- G2 B
- G1
- KB
- G2 G
- Heater
- KG
- Heater
- G1
- KR
- G1
- G2 R

Test Tabung CRT TVUntuk menentukan kualitas crt dapat dilakukan dengan cara: 1. Heater / tegangan filamen crt disediakan sekitar empat volt (ac atau dc sama). 2. Mengukur dengan avometer (posisi pada 1kohm): Avo avo hitam mencolok plug merah di G1 pada KR Coloh hitam-pada G1 avo avo merah plug di KG Avo avo hitam mencolok plug merah di G1 pada KR 3. Nilai kecil dari ohm jarum avometer yang ditunjuk, lebih baik kondisi crt Download skema tv

data pin kaki playback ohh yess

F0101 KM-SA sharp 14R20
F0102 KM-SA sharp 20R20B, 20R200, 51R200
C_B+_GND_24V_16V_AFC_180V_GND_HT_ABL

FA122WJ-B
C_B+(130V)_GND_24V_NC_AFC_180V_GND_HT_ABL

F094
FA061 WJ-SA sharp 51X200
C_B+(130V)_GND_24V_12V_AFC_185V_GND_HT_ABL

F0122 PE-M sharp 20Q250
C_B+_24V_16V_NC_AFC_GND_HT_180V_ABL

F0147
C_B+_GND_24V_16V_AFC_180V_GND_HT_ABL

F0194 PEN1-SA sharp 20R200MKII, 51U200, 20W200
F2037 PE-B sharp 20AG2-S
C_B+_GND_40V_16V_AFC_180V_GND_HT_ABL

FA011 WJ-B sharp
C_B+_GND_24V_16V_AFC_180V_NC_HT_ABL

FA060 WJ-SA sharp 14S20MKII
C_B+_CND_NC_12V_AFC(-12V)_180V_GND_HT_ABL

FA113 WJ-B sharp 51DXF250E
C_B+_GND_24V_NC_AFC_180V_GND_HT_ABL

F0193 PEN1-SA sharp 14U15
C_B+(115)_GND_40V_12V_AFC_180V_GND_HT_ABL

Pengendalian peralatan listrik dengan menggunakan PC.

Berikut ini adalah rangkaian untuk menggunakan port printer dari PC, untuk aplikasi kontrol menggunakan perangkat lunak dan beberapa perangkat keras antarmuka. Rangkaian antarmuka dengan perangkat lunak yang diberikan dapat digunakan dengan port printer dari PC apapun untuk mengendalikan sampai delapan peralatan. Rangkaian interface yang ditunjukkan pada gambar yang diambil hanya satu perangkat, yang dikendalikan oleh bit D0 di pin 2 dari paralel port 25-pin. Identik sirkuit untuk data bit yang tersisa D1 melalui D7 (tersedia di pin 3 sampai 9) harus sama kabel. Penggunaan opto-coupler memastikan isolasi lengkap PC dari rangkaian driver relay. Banyak cara untuk mengontrol perangkat keras dapat diimplementasikan dengan menggunakan perangkat lunak. Dalam C / C + + salah satu dapat menggunakan outportb (portno, nilai) fungsi mana portno adalah alamat port paralel (biasanya 378hex untuk LPT1) dan 'nilai' adalah data yang akan dikirim ke pelabuhan. Untuk nilai = 0 semua output (D0-D7) tidak aktif. Untuk nilai = 1 D0 ON, nilai = 2 D1 ON, nilai = 4, D2 ON dan seterusnya. misalnya. Jika nilai desimal = 29 () = 00011101 (biner) -> D0, D2, D3, D4 ON dan sisanya adalah OFF
